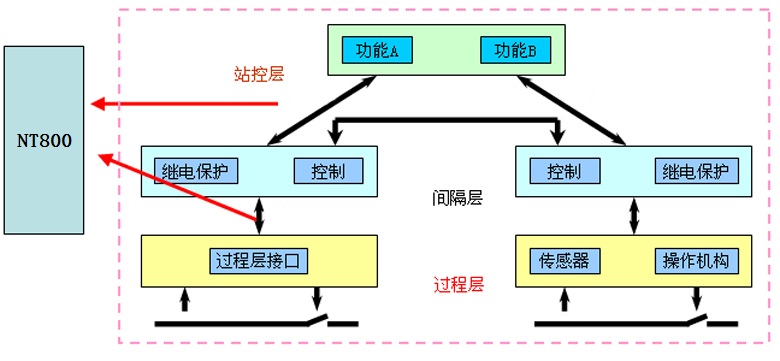

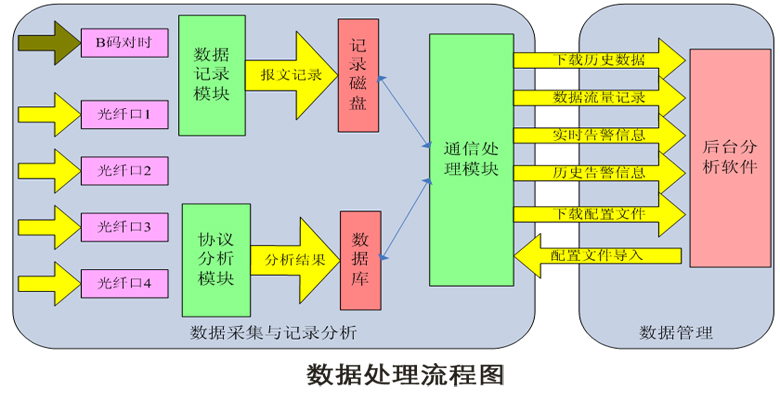

智能變電站網絡通信記錄分析系統     南京寧太電氣有限公司自主研發的NT800網絡通信記錄分析系統通過對智能變電站網絡通信數據進行在線監測，對網絡通訊故障及異常進行在線告警，對接入網絡數據流進行無損壓縮保存及重現網絡通信數據流與離線分析，是變電站的故障記錄分析的可靠手段和優秀調試運行工具。 系統組成     NT800網絡通信記錄分析系統由兩部分組成，即網絡通信記錄儀、網絡通信分析儀，網絡通信分析儀可自動或手機從網絡通信記錄儀下載記錄文件，進行報文詳細分析，直觀地給出分析結果，并可提供查詢手段和統計功能，幫助用戶查找故障和對網絡運行安全進行評估。 ·網絡通信記錄儀完成網絡數據記錄、在線告警等功能，并與網絡通信分析儀之間建立安全數據交換通道。 ·網絡通信分析儀提供鏈路分析、采樣值分析、MMS分析及GOOSE分析等相關功能。 ·基于單臺網絡數據記錄儀采集網絡最大可達到32路，系統具備很高的性價比。 在線監視     ·可對GOOSE報文結構、stNum和sqNum變化規律、采樣值頻率合法性和穩定性、采樣值之間的同步性、采樣值完整性、采樣值連續性、采樣值及GOOSE與SCD配置一致性、通信中斷、網絡風暴等進行報警及記錄。     ·可實時繪制二次網絡流量圖和通信回路圖。 數據存儲     ·支持在智能變電站現場環境下連續循環存儲通信網絡的原始數據，并且在達到最大存儲容量時進行循環存儲 報文記錄     ·支持對基于IEC61850變電站自動化系統通信網絡的全過程進行報文記錄（帶絕對時標的完整網絡通信報文），包括MMS通信網絡、GOOSE通信網絡和SMV采樣值通信網絡的報文記錄     ·對原有通信網絡不產生任何影響，不產生任何附加報文。同時，即使在系統出現故障或斷電的情況下，對原有通信網絡也不產生任何影響 網絡分析     ·支持記錄的網絡報文進行網絡報文頭及網絡各個層次的分析     ·支持對網絡地址（MAC和IP地址）、TCP連接、TCP報文重發等進行統計     ·支持根據網絡鏈路層、IP層、TCP層端口號和UDP層端口號等類型進行報文過濾 報文統計     ·支持按各協議層級、會話鏈路、通信終端等對報文進行統計     ·支持按多個自定義條件對報文進行過濾并繪制流量對比圖表 離線分析     ·支持直觀顯示通信規約整個過程，包括報文的各層協議解析、報文類型、內容、值     ·支持IP、ARP、TCP、UDP、ICMP、SNMP、GMRP等以太網協議解析     ·支持MMS會話鏈路解析、ACSI映射解析、報告解析     ·支持GOOSE會話鏈路解析、繪制狀態變化表     ·支持SMV連路解析、頻率統計、采樣波形圖     ·支持IEEE1588、NTP、PTP等網絡對時協議解析     ·支持遠動通信101、103、104規約解析     ·支持原始報文檢索功能，可按報文的通道、時間、協議類型、協議字段、服務類型、包含內容等條件，進行單個或者多個條件的與、或、非組合查詢     ·支持報文導出為PCAP、CSV、COMTRADE格式
