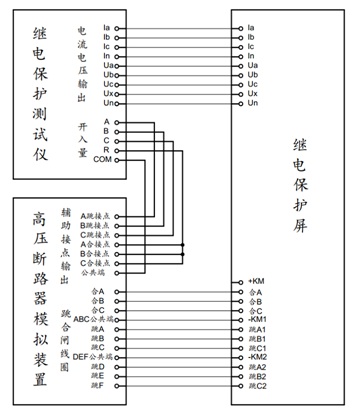

數字式高壓斷路器模擬裝置      高壓斷路器模擬裝置主要用于繼電保護裝置的整組試驗以及在備用電源自動投入裝置試驗等項目中替代真實的高壓斷路器（可靈活地模擬兩組斷路器的三相）。在整組試驗時模擬高壓斷路器的跳閘及合閘，以避免由于重復的整組試驗造成高壓斷路器反復分合帶來不良影響，本裝置可以模擬6-500KV電壓等級的三相及分相操作、單跳閘線圈斷路器的動作行為, 作為繼電保護及自動裝置帶開關整組系統傳動試驗時實際斷路器的替代設備。      高壓斷路器模擬裝置采用高集成度的ARM+DSP控制核心，高亮度彩色液晶屏及大功率電力電子器件等制造，實現模擬高壓斷路器的跳合閘時間設置、三相/分相操作選擇、輸入信號邏輯控制等功能，從而模擬高壓斷路器的跳合閘動作，同時能提供六組跳合、閘線圈。裝置操作簡單可靠。 斷路器模擬裝置與繼電保護測試儀配合進行保護裝置試驗系統接線圖     ◆ 跳、合閘線圈電流最高可達2.4A；     ◆ 同時提供六組跳合、閘線圈，分為2組，每組公共端隔離；     ◆ 自帶手動跳合閘功能；     ◆ 跳合閘線圈阻值可多級調整；     ◆ 跳合閘出口時間可多無極調節選擇；     ◆ 自帶多對跳合閘位置空接點輸出；     ◆ 能模擬斷路器失靈,三相不一致功能；     ◆ 能模擬雙跳圈斷路器；     ◆ 采用高集成度的ARM+DSP控制核心，高亮度彩色液晶屏及大功率電力電子器件等器件，內部線圈控制全部采用大功率電力電子器件，非傳統斷路器模擬裝置采用繼電器，操作壽命大大增加；     ◆ 整個控制系統采用模塊化設計，模塊間采用隔離CanBus通訊，大大提高抗干擾能力及可靠性      *產品支持定制。
